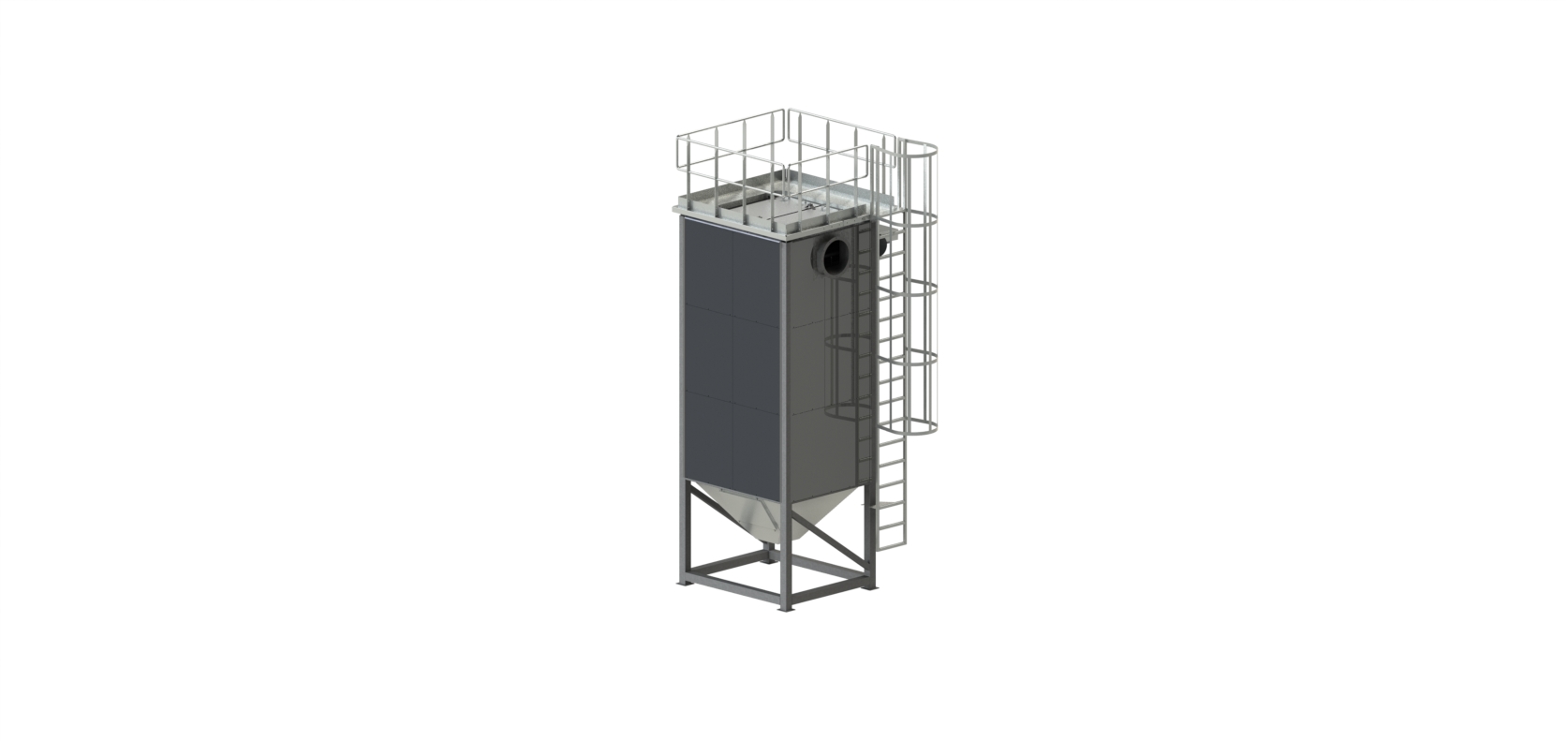

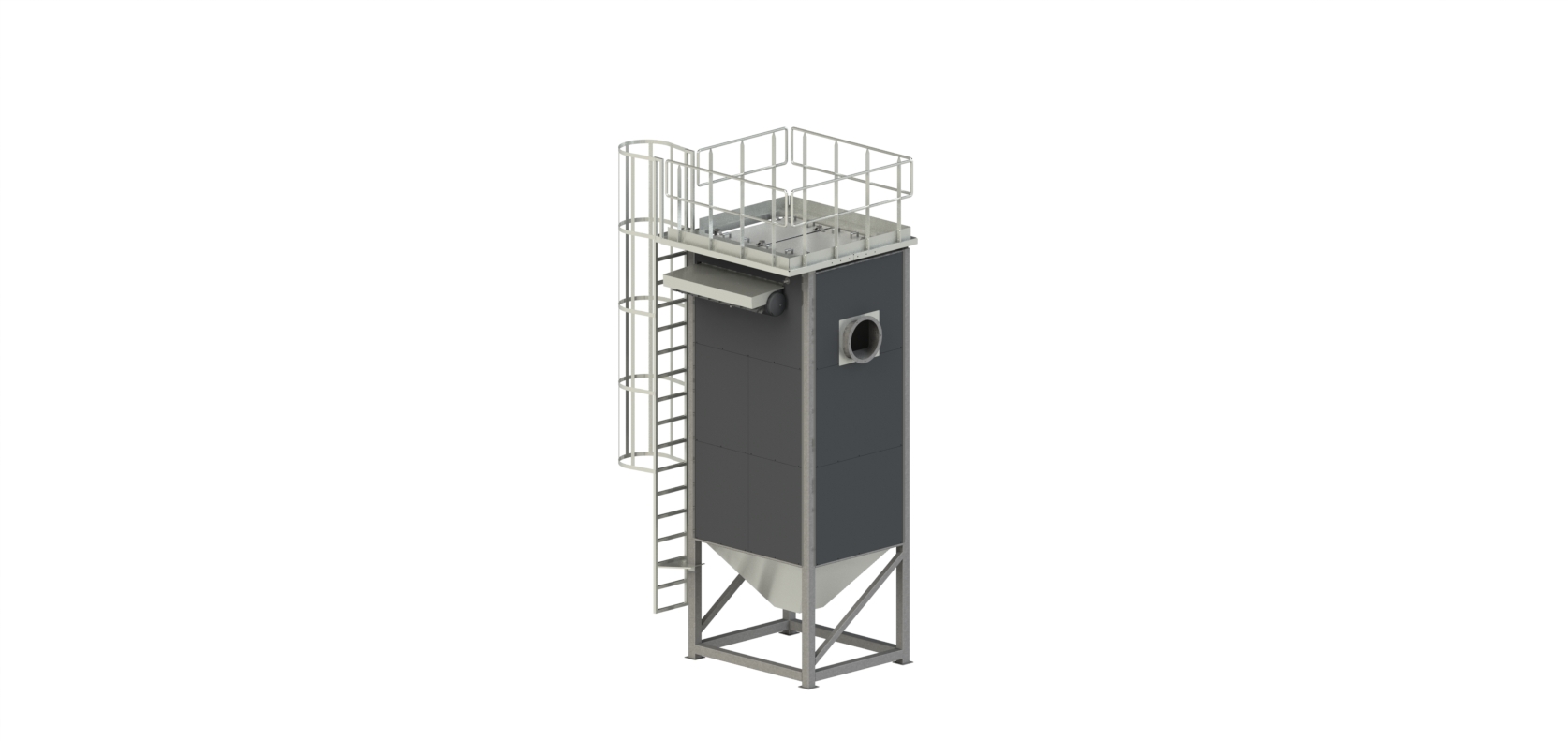

Rankovinis kietųjų dalelių filtras

Rankovinis filtras yra skirtas šildymo katilų degimo produktų išvalymui. Filtras statomas dūmų šalinimo sistemoje už pelenų multiciklono.

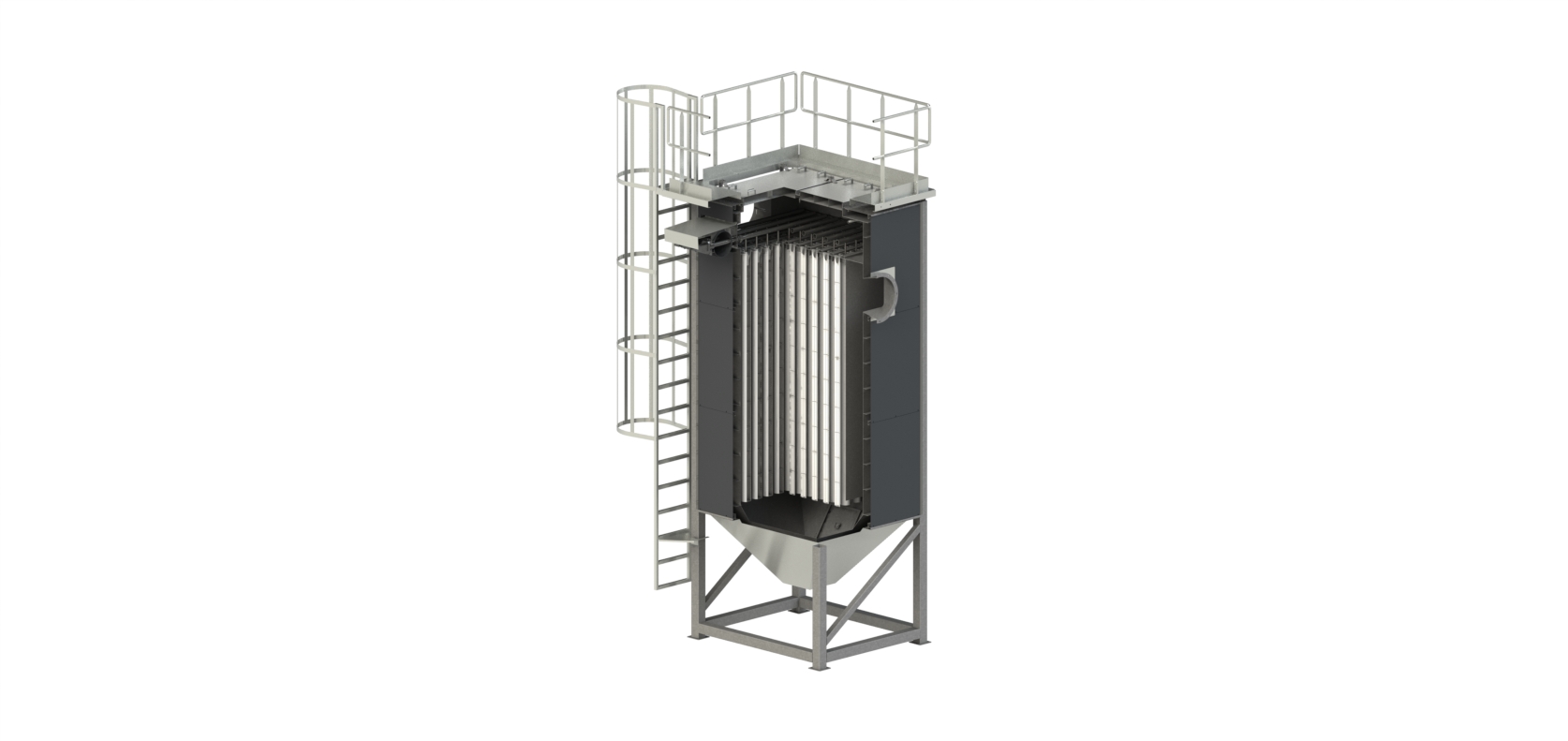

Karšti degimo produktai patekę į įrenginį įėjimo kameroje atsimuša į atskyrimo plokštę, atskiriančią kamerą nuo filtravimo elementų, ir veikiami dūmsiurbės sukeliamos traukos keliauja žemyn, kol pasiekia filtravimo elementų apačią, toliau kylą aukštyn, praeidami per filtravimo elementų rankoves. Degimo produktuose esančios kietosios dalelės nusėda ant filtravimo medžiagos.

Ant filtravimo medžiagos PTFE paviršiaus nusėdusios dalelės periodiškai nukratomos žemyn pučiant suspaustą orą į rankovių vidų. Iš rankovinio filtro išeina švarūs degimo produktai.
